日本電波NH9070WA/NH9070WB晶體振蕩器固定通信專用
來源：http://m.sdyoujian.cn 作者：億金電子 2019年05月13
日本電波株式會社是晶體行業的佼佼者,專業生產銷售石英晶體,SMD晶振,石英晶體振蕩器,晶體濾波器等.擁有獨特的生產技術以及先進的經營理念,始終為廣大用戶提供最好的產品質量.
NDK晶振集團不斷開拓創新,更新技術為更多領域的產品應用.NDK最新更新技術的NH9070WA晶體振蕩器,NH9070WB晶體振蕩器,下面日本電波NH9070WA/NH9070WB晶體振蕩器固定通信專用,由億金電子NDK晶振代理商為大家介紹.
小型、且具有優良的頻率溫度特性.
具有優良的老化率.
具有優良的相位噪聲特性.
可對應寬溫范圍的有源晶振.
NH9070WA/NH9070WB晶體振蕩器規格參數
日本電波NH9070WA/NH9070WB石英晶體振蕩器采用9.7x7.4x4.1mm封裝,頻率范圍5~40MHz,標準頻率有：10MHz,12.8MHz,13MHz,19.2MHz,20MHz,25MHz,25.6MHz,30.72MHz,38.88MHz.滿足工業級溫度要求-40℃~+85℃,起動時Max.0.9 (Typ.0.8),供應電源電壓3.3V.晶振在工作溫度范圍下頻率溫度特性Max.±10×10-9和Max.±30×10-9.更多參數歡迎咨詢億金電子0755-27876565.
NDK晶振集團不斷開拓創新,更新技術為更多領域的產品應用.NDK最新更新技術的NH9070WA晶體振蕩器,NH9070WB晶體振蕩器,下面日本電波NH9070WA/NH9070WB晶體振蕩器固定通信專用,由億金電子NDK晶振代理商為大家介紹.
NH9070WA晶體振蕩器 NH9070WB晶體振蕩器
NH9070WA/NH9070WB晶體振蕩器特性小型、且具有優良的頻率溫度特性.
具有優良的老化率.
具有優良的相位噪聲特性.
可對應寬溫范圍的有源晶振.
NH9070WA/NH9070WB晶體振蕩器規格參數
| NDK晶振型號 | NH9070WA/NH9070WB | ||

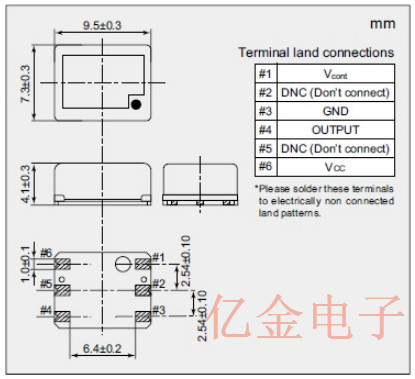

| 尺寸大小(L×W×H:mm) | 9.7×7.4×4.1 | ||
| 額定頻率范圍(MHz) | 5to40 | ||
| 額定頻率fnom(MHz) | 10,12.8,13,19.2,20,25,25.6,30.72,38.88 | ||
| 電源電壓VCC(V) | +3.3 | ||
| 負載阻抗CL(pF) | 15 | ||
| 工作溫度范圍(*1)Topr(°C) | -40to+85 | ||
| 保存溫度范圍Tstr(°C) | -40to+85 | ||
| 消耗電力PCC(W) | 起動時 | Max.0.9(Typ.0.8) | |
| 穩定時,at+25°C | Max.0.5(Typ.0.35) | ||
| 頻率偏差Δf/fnom | at+25°C,Vcont=Center,出貨時點 | Max.±500×10-9 | |
| 頻率溫度特性Δf/f | 在工作溫度范圍下 | Max.±10×10-9 | Max.±30×10-9 |
| 電源電壓變動的頻率特性Δf/f | VCC±5% | Max.±10×10-9(Typ.±5×10-9) | |
| 老化率Δf/f | 以接入電源30日后的頻率為基準 | Max.±5×10-9/day | |
| Max.±300×10-9/year | |||
| 穩定化時間(min.) | 在+25°C下，以通上電源60分鐘后的頻率為基準來調整頻率偏差至指定偏差以內所需的時間 | Max.3/within±100×10-9 | |
| 頻率可變范圍Δf/f | Vcont=+1.5V±1.3V | ||
| Min.±5×10-6 | |||
| 頻率變化極性 | 正極性 | ||
| 直線性(%) | Typ.±1 | ||
| 輸出電壓 |
LVCMOS VOL:Max.+0.3V VOH:Min.+3.0V |
||
| 波形對稱(%) | at(VOH+VOL)/2 | 45to55 | |
NH9070WA晶體振蕩器 NH9070WB晶體振蕩器
“日本電波工業株式會社（NDK）”為世界最大的石英晶振生產企業之一,同時其在中國蘇州建立的工廠也為中國同類企業中生產規模最大.本公司的產品為晶體諧振器、晶體振蕩器、晶體濾波器、聲表面波濾波器和光學低通濾波器等,被廣泛用于移動通信、辦公自動化、家電、汽車電子等領域.目前移動通信和汽車電子市場的市場份額均為世界第一.
