石英晶體振蕩器在板子上的安裝方式和在工作過程中受到的影響.
來源：http://m.sdyoujian.cn 作者： 2015年08月03

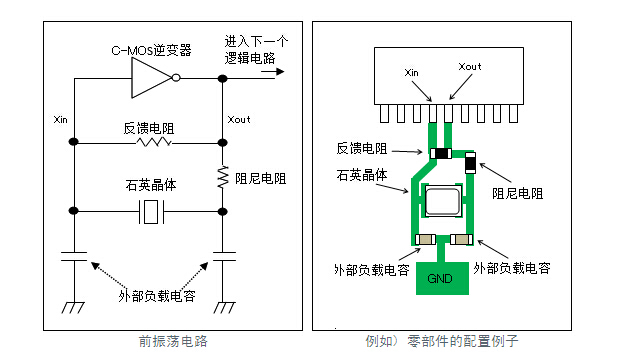

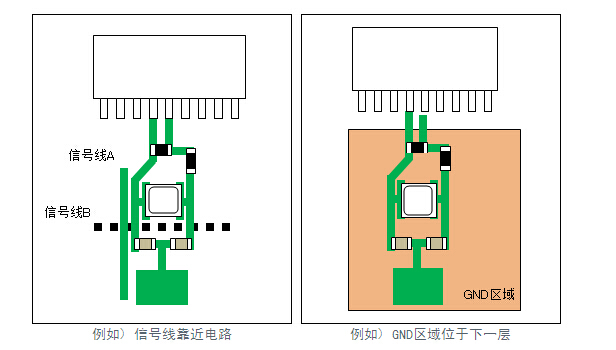

石英晶體振蕩器在板子上的安裝方式和在工作過程中受到的影響.石英晶體振蕩器PCB板上對振蕩電路中信號圖案長度應盡可能短,盡可能減少雜散電容/電感.不應在振蕩電路中使用插孔,否則會引起很大的EMI.當振蕩器在工作過程中會有這樣一個情況在影響電路,接地或是信號通道不應置于多層電路板的中間層,從而與振蕩電路重疊,因為這樣一來,地面和振蕩電路間的雜散電容將會增加.雜散電容增大可能會造成振蕩裕量不足,從而造成振蕩停止.信號通道靠近C-MOS逆變器輸入端,會因放大波形噪音而產生EMI.如果為電屏蔽安排了接地區域，要放置在振蕩電路板背面。將接地圖案放置在中間層，會使振蕩裕量出現上述情況,那么現在就在晶體振蕩器工作過程中受到的影響。圍繞振蕩電路的接地圖案不應靠近振蕩電路，以防止產生較大的雜散電容.
.jpg)
.jpg)
一個生產商要注意這些事項:很多產品在確認好的各種器件后,都是要將小零件安裝到板子上,但是根據不同產品的設置安裝的方式都不一樣,在我們平常的客戶里面也有很多會叫我們幫他看一下什么安裝方式好,在這里我們就幫大家介紹一下;在安裝晶體諧振器時,推薦的方法是使用具有光學定位功能的機械,以防止機械應力過大.在進行批量生產前,請確保使用貼片機進行評估.請不要使用利用機械定位的貼片機.還有就是在焊接的這種方法中通過回流焊接來焊接晶體諧振器.
一個生產商要注意這些事項:很多產品在確認好的各種器件后,都是要將小零件安裝到板子上,但是根據不同產品的設置安裝的方式都不一樣,在我們平常的客戶里面也有很多會叫我們幫他看一下什么安裝方式好,在這里我們就幫大家介紹一下;在安裝晶體諧振器時,推薦的方法是使用具有光學定位功能的機械,以防止機械應力過大.在進行批量生產前,請確保使用貼片機進行評估.請不要使用利用機械定位的貼片機.還有就是在焊接的這種方法中通過回流焊接來焊接晶體諧振器.
| 焊接方法 | 焊接情況下應注意的條件：（Sn-3.0Ag-0.5Cu）；焊膏的厚度一般標準為：0.10~0.15mm |
| 焊劑注意 | 只能使用樹脂基焊劑,不能使用水溶性焊劑. |

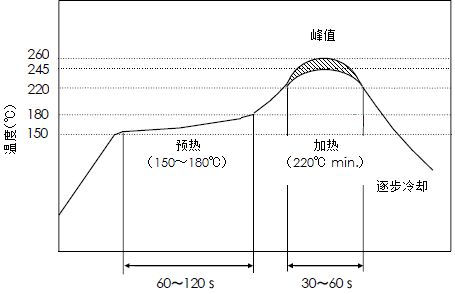

| 程度 | 標準焊接曲線范圍 |
| 預熱 | 150~180攝氏度 60~120秒 |
| 加熱 | 最低220攝氏度 30~60秒 |
| 峰值溫度 | 最低245攝氏度 最高260 最長5秒 |
