采購員福利,億金資深銷售經理分享選用晶振妙招
來源：http://m.sdyoujian.cn 作者：yijindz 2016年08月17
晶振使用的越來越多,在各種智能產品中的要求越來越高,因此晶振根據不同使用領域需求,被分為多種型號規格,這也就使得諸多采購在選用晶振時容易混淆以至于選錯.下面深圳億金電子資深銷售經理給大家分享選用晶振的妙招,給大家說說怎么樣更好的選用晶振吧.
一、常用的兆赫茲貼片晶振,選用晶振首先需要了解的就是晶振的型號（也就是我們所說的封裝尺寸）,貼片晶振分為2腳和4腳這個需要了解到來,如果晶振是兩腳貼片晶振,我們需要知道是陶瓷面封裝還是金屬面封裝,陶瓷面封裝常用的規格是5032、6035貼片晶振.四腳貼片晶振則分為有源和無源兩種.
知道型號頻率了接下來就是客戶使用晶振的參數要求了,也就是我們所說的精度（PPM值）以及負載電容（PF）.常用的貼片晶振封裝尺寸有7.0x5.0mm、6.0x3.5mm、5.0x3.2mm、3.2x2.5mm的尺寸,微小型晶振尺寸2.5x2.0mm、2.0x1.6mm、1.6x1.2mm、1.2x1.0mm等等.
.jpg)
.jpg)

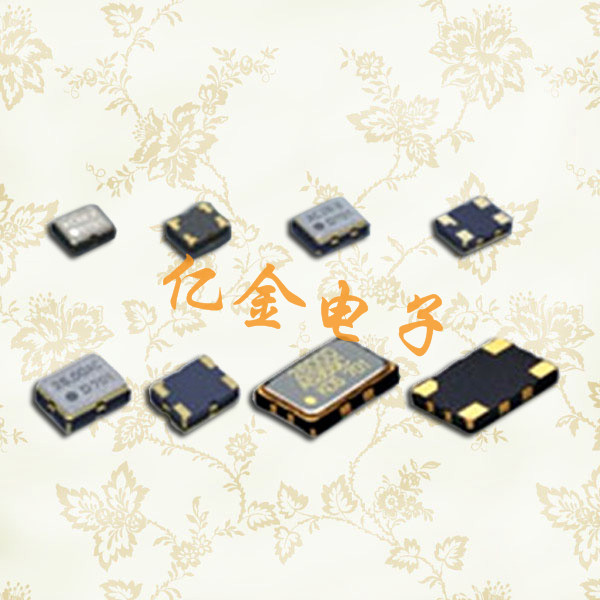

二、貼片有源石英晶振選用,首先我們要根據型號分辨是溫補晶振還是壓控晶振,溫補振蕩器的縮寫為TCXO,壓控振蕩器的縮寫為VCXO,壓控溫補振蕩器的縮寫為VC-TCXO.從客戶提供的型號中的數字我們就可以了解到晶振的尺寸,之后就是問客戶要求的電壓、負載、精度以及其他有沒有特殊要求就可以了.
三、32.768K晶振是大家最為熟悉的啦,那么選用此款晶振需要了解到的首先是插件還是貼片的,如果是貼片的那么我們只需要問客戶型號就可以了,從客戶提供的完整型號我們可以知道品牌以及尺寸,參數常規既可當然有特殊要求的就要提前講了.
常用日本貼片晶振品牌型號為FC-135愛普生晶振、SSP-T7精工晶振、DST310S大真空晶振、CM519西鐵城晶振,當然也有其他32.768K晶振型號,不明白的可以到億金官網查詢哦.
.JPG)
四、32.768K晶振插件的就兩種2x6mm和3x8mm的,特別好記,同樣我們客戶有特殊要求就按客戶的提供,客戶沒有特殊要求則是按常規20ppm精度12.5pf負載提供.
圓柱石英晶體常用的精度可以分為5PPM、10PPM、20PPM,當然也可以根據客戶的要求分為正偏差以及負偏差的.圓柱石英晶體的負載電容分為6PF、8PF、12.5PF,也可以根據客戶的要求提供更多的負載選擇.
五、同樣插件晶振有不同封裝的,插件晶振比起貼片晶振我們可以直接的從外觀了解到是什么型號,比如49S封裝為兩腳橢圓型、陶瓷晶振則是材質上一看就明白（陶振分為兩腳三腳）,有一種U型插件晶振,還有一種是圓柱晶體,圓柱晶體選用所需要了解的跟32.768K一樣的哦.
一、常用的兆赫茲貼片晶振,選用晶振首先需要了解的就是晶振的型號（也就是我們所說的封裝尺寸）,貼片晶振分為2腳和4腳這個需要了解到來,如果晶振是兩腳貼片晶振,我們需要知道是陶瓷面封裝還是金屬面封裝,陶瓷面封裝常用的規格是5032、6035貼片晶振.四腳貼片晶振則分為有源和無源兩種.
知道型號頻率了接下來就是客戶使用晶振的參數要求了,也就是我們所說的精度（PPM值）以及負載電容（PF）.常用的貼片晶振封裝尺寸有7.0x5.0mm、6.0x3.5mm、5.0x3.2mm、3.2x2.5mm的尺寸,微小型晶振尺寸2.5x2.0mm、2.0x1.6mm、1.6x1.2mm、1.2x1.0mm等等.
二、貼片有源石英晶振選用,首先我們要根據型號分辨是溫補晶振還是壓控晶振,溫補振蕩器的縮寫為TCXO,壓控振蕩器的縮寫為VCXO,壓控溫補振蕩器的縮寫為VC-TCXO.從客戶提供的型號中的數字我們就可以了解到晶振的尺寸,之后就是問客戶要求的電壓、負載、精度以及其他有沒有特殊要求就可以了.
三、32.768K晶振是大家最為熟悉的啦,那么選用此款晶振需要了解到的首先是插件還是貼片的,如果是貼片的那么我們只需要問客戶型號就可以了,從客戶提供的完整型號我們可以知道品牌以及尺寸,參數常規既可當然有特殊要求的就要提前講了.
常用日本貼片晶振品牌型號為FC-135愛普生晶振、SSP-T7精工晶振、DST310S大真空晶振、CM519西鐵城晶振,當然也有其他32.768K晶振型號,不明白的可以到億金官網查詢哦.
四、32.768K晶振插件的就兩種2x6mm和3x8mm的,特別好記,同樣我們客戶有特殊要求就按客戶的提供,客戶沒有特殊要求則是按常規20ppm精度12.5pf負載提供.
圓柱石英晶體常用的精度可以分為5PPM、10PPM、20PPM,當然也可以根據客戶的要求分為正偏差以及負偏差的.圓柱石英晶體的負載電容分為6PF、8PF、12.5PF,也可以根據客戶的要求提供更多的負載選擇.
五、同樣插件晶振有不同封裝的,插件晶振比起貼片晶振我們可以直接的從外觀了解到是什么型號,比如49S封裝為兩腳橢圓型、陶瓷晶振則是材質上一看就明白（陶振分為兩腳三腳）,有一種U型插件晶振,還有一種是圓柱晶體,圓柱晶體選用所需要了解的跟32.768K一樣的哦.
